PERTAMA BUKALAH PROGRAM SCHEAMATIC EDITOR

Siapkan lembar kerja baru protel schematic caranya klik Menu file ->  new -> maka akan muncul lembar keja baru .

Setelah lembar kerja baru muncul, gunakan kertas ukuran  A4, Caranya klik menu options -> sheet ->  makan akan muncul schematic sheet, dan pada options size ganti dengan ukuran kertas A4,, Seperti gambar berikut.

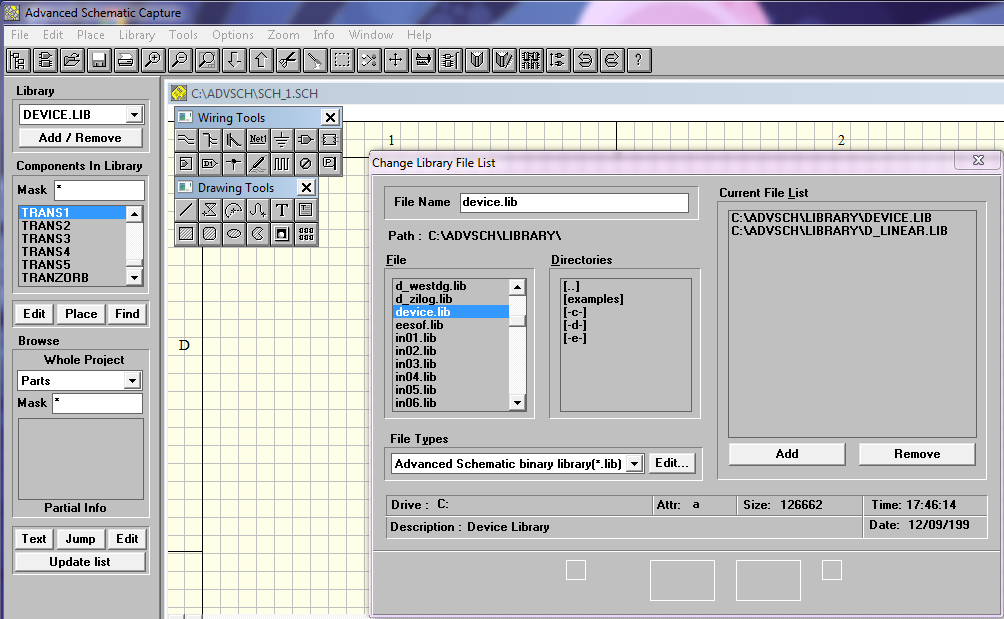

KLIK NEW PILIH ADD/ REMOVE PADA Library , Masuk ke dalam LIBRARY, klik dua kali device.lib  klik ok

Pilih pada Library TRANS1 Klik dua kali

 Pilih BRIDGE1 Pada library DEVICE.LIB Klik dua kali, letakan seperti gambar di bawah ini

Pilih RES1 untuk komponen resistor klik dua kali, tekan space untuk merubah arah resistor

Pilih PNP pada library device.lib doble klik, tekan space untk merubah arah

Kemudian hubungkan dengan menggunakan iconpada Wiring Tools

Kemudian Pilih VOLTREG pada library device.lib letakan di tempat yang kita inginkan

Klik icon   untuk menyambungkan jalur yang bercabang

Pilih iconuntuk membuat Ground tekan space untuk merubah arah

Klik dua kali VCC maka akan muncul Power port, rubah Style = power ground klik ok

Jika ingin merubah nama ata memberi nilai muatan klik dua kali tulisan yang ada di masing masing muatan, seperti gambar di bawah ini

Hasil dari rangkain power suplay
