Menginput Componen PCB Design dengan Library

Kita akan menggunakan PCB design
Pertama buka program PCB design klik file -> new

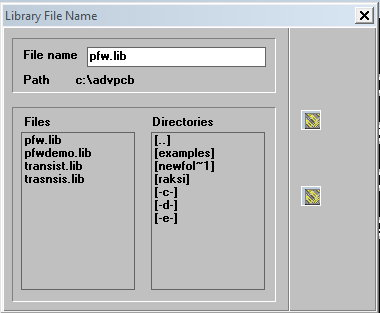

Kemudian pilih Library klik Components, klik add pilih pfw.lib klik ok seperti gambar berikut

Kita akan menggunakan komponen berikut

1. Satu    DIP8 untuk IC 555
2. Dua     RB.2/.4 untuk CAPACITORS
3. Satu    Sip 2 untuk SW1
4. Empat AXIAL0.4 untuk resistor
5. Satu    VR2 untuk resistor Variabel

Buka komponen dengan cara Library -> Component , pilih Componen yang ingin anda inginkan, klik Place,  Susun komponen seperti gambar di bawah ini :

Hubungkan Jalur dengan klik menu Auto -> Pilih Auto Route -> Klik Pad to Pad (klik pin yang ingin dihubungkan dan akhiri dengan mengklik pin yang satunya lagi)



Untuk menhilangkan Componen pilih Option klik Layer -> Hilangkan Centang Pada Top klik ok, hasilnya seperti gambar berikut :

Selesai
