RANGKAIAN DENGAN BUS
Pada proyek berikut akan di bahas cara menggunakan bus
Komponen yang yang digunakan
1 IC MM74C922 (yang anda buat buat di n03_c.lib)
12 Switch Push Button
2 Capacitor (0,1 uF dan 1 uF)
1 IC 74LS04 (Inverter)
1 IC 74LS00 (Dual-Input NAND)
4 IC 74LS174 (D Flip-Fliop)
1 IC 74LS688 (Comparator)
1 8Dip Switch
1 Resistor Pack
Pertama
pilih Add/Remove pada library pilih n03_c.lib double klik dan klik ok
Pilih Component_2
double klik letakan ic di tempat yg di inginkan
Pilih Add/Remove pada library pilih device.lib double klik
dan klik ok
Pilih SW-PB double klik letakan seperti gambar di bawah ini
:
Pilih pada Wiring tools klik icon
hubungkan jalur seperti gambar di bawah ini :
hubungkan jalur seperti gambar di bawah ini :
Kemudian klik icon
pada Wiring Tools kemudian hubungkan jalur
yang bercabang seperti gambar di bawah ini :
pada Wiring Tools kemudian hubungkan jalur
yang bercabang seperti gambar di bawah ini :
Pilih capacitor pada component letakan seperti gambar
dibawah ini dan pilih icon
pada Wiring Tools, letakan seperti gambar berikut , kemudian double klik VCC

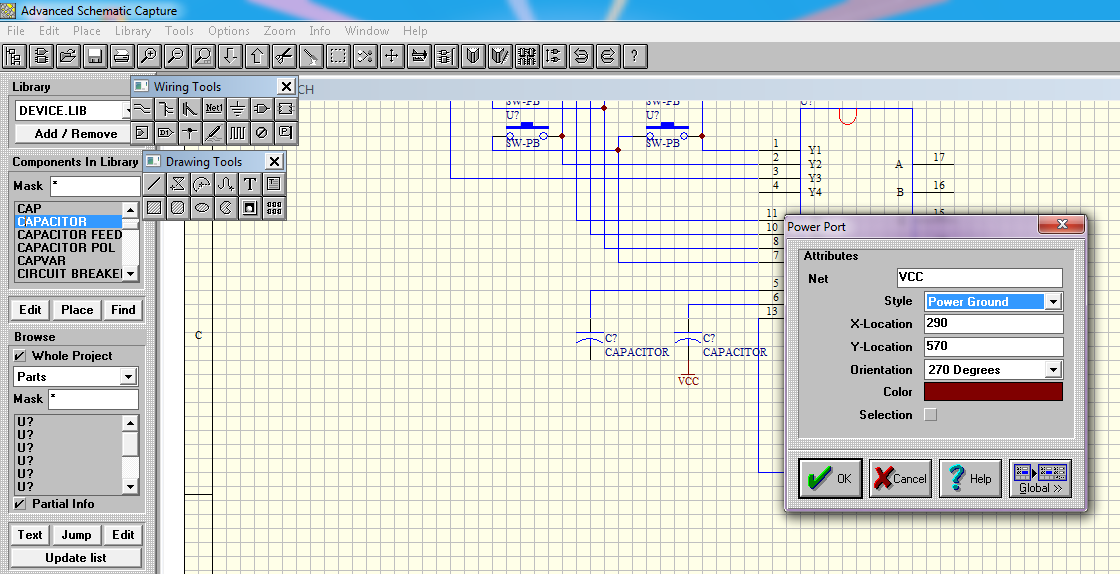

rubah style menjadi Power Ground seperti di bawah ini :
pada Wiring Tools, letakan seperti gambar berikut , kemudian double klik VCC
rubah style menjadi Power Ground seperti di bawah ini :
Pilih Add/Remove pada Library pilih d_ttl.lib double klik
dan klik ok
Pilih IC 74LS04 dan letakan seperti gambar berikut :
Pilih IC 74LS174 pada component letakan seperti gambar
berikut :
Pilih icon bus
pada Wiring Tools letakan seperti gambar di
bawah ini :
pada Wiring Tools letakan seperti gambar di
bawah ini :
Klik place pilih bus entry posisikan bus entry
seperti pada gambar ( spacebar untuk memutar), kemudian hubungkan dengan menggunakan icon seperti gambar berikut :
seperti gambar berikut :
Pilih SW-PB pada
component dan klik pada Wiring Tools seperti gambar berikut,
double klik pada VCC yang pertama rubah stye menjadi Power Ground seperti
gambar di bawah ini :
pada Wiring Tools seperti gambar berikut,
double klik pada VCC yang pertama rubah stye menjadi Power Ground seperti
gambar di bawah ini :
Pilih IC 74LS688 letakan seperti gambar berikut dan buatlah jalur bus dengan cara yg sebelumnya seperti gambar berikut :
Klik place pilih bus entry posisikan bus entry seperti pada gambar ( spacebar untuk memutar), kemudian hubungkan dengan menggunakan icon seperti gambar berikut :
seperti gambar berikut :
Pilih SW-DIP8, RESPACK3, CON2 pada component letakan seperti
gambar berikut :
Hubungkan semua pin seperti cara sebelumnya, kasih tanda titik untuk menghubungkan jalur
yang bercabang dengan icon
pada Wiring Tools dan letakan Ground pada pin
ke 2 CON2 seperti cara sebelumnya :
pada Wiring Tools dan letakan Ground pada pin
ke 2 CON2 seperti cara sebelumnya :

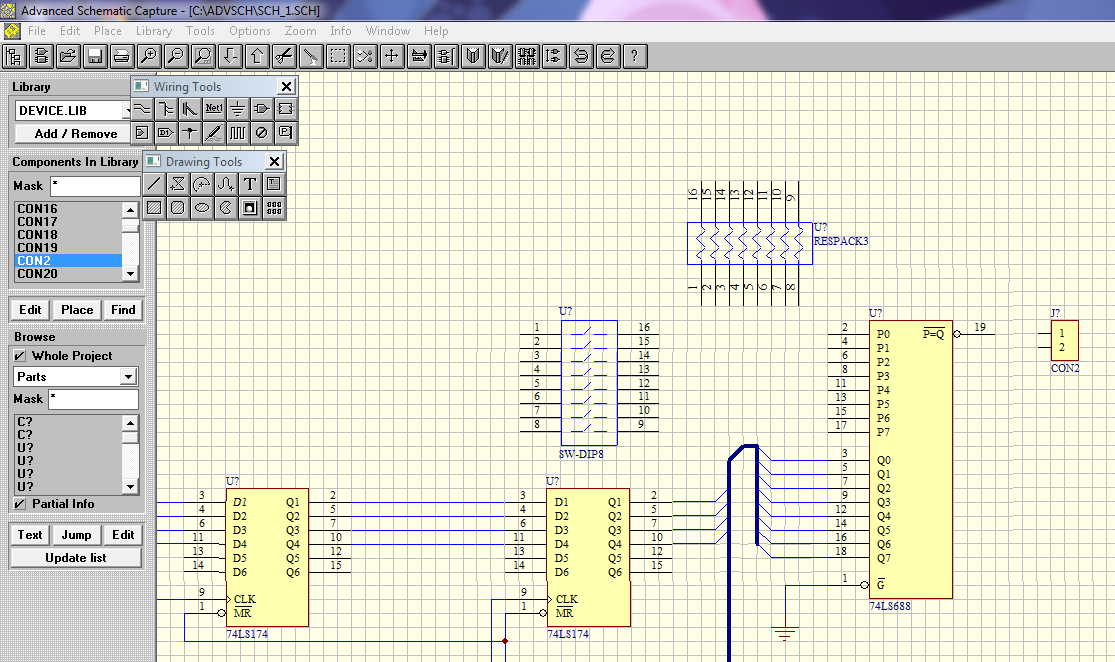

Maka hasilnya seperti berikut
Jika ingin data di atas silahkan klik
DOWNLOAD
DOWNLOAD
